通常所說的電泳設備可分為主要設備（分離系統）和輔助設備（檢測系統）。主要設備指電泳儀電源、電泳槽。

4.2.2.1 電泳電源

電泳電源是建立電泳電場的裝置，它通常為穩定（輸出電壓、輸出電流或輸出功率）的直流電源，而且要求能方便地控制電泳過程中所需電壓、電流或功率。

4.2.2.2 電泳槽

電泳槽是樣品分離的場所，是電泳儀的一個主要部件。槽內裝有電極、緩沖液槽、電泳介質支架等。電泳槽的種類很多，如單垂直電泳槽、雙垂直電泳槽、臥式多用途電泳槽、圓盤電泳槽、管板兩用電泳槽、薄層等電聚焦電泳槽、瓊脂糖水平電泳槽、盒式電泳槽、垂直可升降電泳槽、垂直夾心電泳槽、U 型管電泳槽、DNA 序列分析電泳槽、轉移電泳槽等。下圖是垂直式電泳槽裝置（圖6-1）。

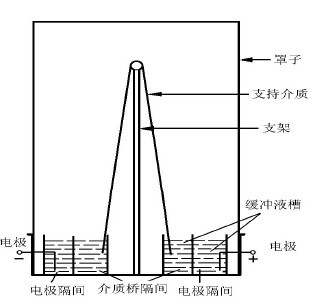

圖6-1 垂直式電泳槽裝置示意圖


4.2.2.3 附加裝置

輔助設備指恒溫循環冷卻裝置、伏時積分器、凝膠烘干器等。有的還有分析檢測裝置。
