一、 試驗(yàn)?zāi)康?
1. 學(xué)會(huì)溶膠制備的基本原理，并掌握溶膠制備的主要方法。 2. 利用界面電泳法測(cè)定AgI溶膠的電動(dòng)電位。
二、試驗(yàn)原理
溶膠是溶解度極小的固體在液體中高度分散所形成的膠態(tài)體系，其顆粒直徑變動(dòng)在9-7-10-10范圍。
1.溶膠制備
要制備出穩(wěn)定的溶膠一般要滿足兩個(gè)條件：固體分散相的質(zhì)點(diǎn)大小必須在膠體分度的范圍；固體分散質(zhì)點(diǎn)在溶液介質(zhì)中要保持不聚結(jié)，為此，一般需要加穩(wěn)定劑。
制備溶膠原則上有兩種方法：將大塊固體分割到膠體分散度的大小，此法稱為分分散法；使小分子或粒子聚集成膠體大小，此法稱為凝聚法。
（1） 分散
（2） 分散法主要有3種方式，即機(jī)械研磨、超聲分散和溶膠分散。
①研磨法：常用的設(shè)備主要有膠體磨和球磨機(jī)等。膠體磨由兩片靠得很近的盤(pán)或磨刀，均由堅(jiān)硬耐磨的合金或碳化硅制成。當(dāng)上下兩磨盤(pán)以高速反向轉(zhuǎn)動(dòng)時(shí)，粗粒子就被磨細(xì)。
②超聲分散法：頻率高于16000Hz的聲波稱為超聲波，高頻率的超聲波傳入介質(zhì)，在介質(zhì)中產(chǎn)生相同頻率的疏密交替，對(duì)分散相產(chǎn)生很大的撕碎力，從而達(dá)到分散效果。
③膠溶法：膠溶法是把暫時(shí)聚集在一起的膠體粒子重新分散而成溶膠。 （2）凝聚法
主要有化學(xué)反應(yīng)法及更換介質(zhì)法，此法的基本原則是形成分子分散的過(guò)飽和溶液，控制條件，使形成的不溶物顆粒大小在溶膠分散度內(nèi)。此法與分散度相比不僅在能量上有限，而且可以制成高分散度的膠體。
①化學(xué)反應(yīng)法：凡能形成不溶物的復(fù)分解反應(yīng)，水化反應(yīng)以及氧化還原反應(yīng)等皆可用來(lái)制備溶膠。由于離子的濃度對(duì)膠體的穩(wěn)定性有直接的影響，在制備溶膠時(shí)要注意控制電解質(zhì)的濃度。
②改換介質(zhì)法：此法系利用同一物質(zhì)在不同溶劑中溶解度相差懸殊的特性，使溶解于良溶劑中的溶質(zhì)，在加入不良溶劑后，因其溶解度下降而以膠體粒子的大小析出，形成溶膠。此法作溶膠方法簡(jiǎn)便，但得到的溶膠粒子不太細(xì)。

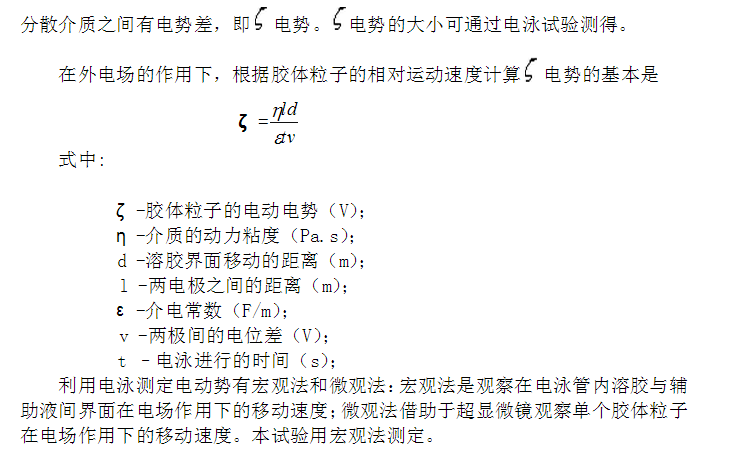

2. 溶膠的電泳 在電場(chǎng)的作用下，膠體粒子向正極或負(fù)極移動(dòng)的現(xiàn)象叫電泳。電泳現(xiàn)象粒子的帶電性。膠體粒子帶電是因?yàn)樵谄渲車(chē)纬闪藬U(kuò)散雙電層。按對(duì)固體的關(guān)系，擴(kuò)散雙電層離子可沿滑動(dòng)面分為吸附層離子和擴(kuò)散層離子兩部分，使固體表面和
三、儀器與藥品
1．儀器
電泳儀，電導(dǎo)率儀，電爐，秒表，電極2支，100mL燒杯2個(gè)，50mL、150mL、250mL 、500mL、燒杯各1個(gè)，滴定管2個(gè)，滴管1個(gè)，10mL量筒2個(gè)，250mL量筒1個(gè)，100mL、500mL錐形瓶各2個(gè)，試管2支，漏斗2個(gè)，洗瓶1個(gè)。
1．藥品
20%FeCl3,3%FeCl3, 0.02mol/L AgNO3, 0.02mol/L KI, 0.1mol/LAgNO3, 10%NH3,水,0.01mol/L KCl, 2%松香乙醇溶液，火棉膠。
四、實(shí)驗(yàn)步驟
（一）溶膠的制備 1. 膠溶法
氫氧化鐵溶膠的制備：取10毫升20%氯化鐵放在小燒杯中，加水稀釋到100毫升然后用滴管逐滴加入10%氨水到稍微過(guò)量為止。過(guò)濾生成的氫氧化鐵沉淀，用蒸餾水洗滌數(shù)次。將沉淀放入一燒杯中，加10毫升蒸餾水，再用滴管滴加約10滴20%氯化鐵溶液，并用小火加熱，**后得到棕紅色透明的氫氧化鐵溶膠。 2． 改換介質(zhì)法
松香溶膠的制備：配制2%的松香乙醇溶液，用滴管將溶液逐滴滴入到盛有蒸餾水的燒杯中，同時(shí)劇烈攪拌，可得到半透明的溶膠。如果發(fā)現(xiàn)有較大的質(zhì)點(diǎn)，需將溶膠再過(guò)濾一次。 3．化學(xué)反應(yīng)法
（1）氫氧化鐵的溶膠制備：再一個(gè)250mL的燒杯中加入150mL蒸餾水并加熱**沸騰，在不斷攪拌下滴加8毫升3%的氯化鐵溶液，溶液變成暗棕紅色的氫氧化鐵膠體。然后對(duì)此溶膠進(jìn)行滲析，除去多余的電解質(zhì)。滲析的方法是按下列步驟先做一個(gè)滲析用的火棉膠袋：將一個(gè)500毫升的錐形瓶洗凈烘干，將火棉膠液倒入錐形瓶中，傾斜錐形瓶并慢慢的移動(dòng)，使錐形瓶?jī)?nèi)均勻地涂上一層膠液，然后倒出火棉膠。當(dāng)火棉膠干后，將瓶口的膠膜剝離開(kāi)一小部分。從此剝離口慢慢的加入蒸餾水，膠帶逐漸與瓶壁剝離，取出膠袋，再蒸餾水中浸泡數(shù)小時(shí)。
將上面制備的氫氧化鐵溶膠倒入火棉膠袋，并懸掛在盛有蒸餾水的大燒杯中，每小時(shí)換一次蒸餾水，直到用0.1mol/L硝酸銀溶液檢驗(yàn)無(wú)氯滲析便可結(jié)束。
（2）碘化銀溶膠的制備：在兩個(gè)錐形瓶中分別準(zhǔn)確的加入5mL0.02mol/L KI和0.02mol/L硝酸銀溶液，在盛有KI溶液的瓶中在攪拌下再準(zhǔn)確地滴加4.5mL0.02mol/L硝酸銀溶液。在另一盛有硝酸銀溶液的瓶中再準(zhǔn)確的滴加4.5ml0.02mol/L KI溶液。觀察兩錐形瓶中AgI溶膠透射光及散射光顏色。
（二）AgI 溶膠的電泳 1. AgI負(fù)溶膠的制備
在400ml的燒杯中加入100ml0.01mol/L的K溶液，攪拌下用滴定管加入95ml0.01mol/L的AgNO3溶液即制的AgI負(fù)溶膠 2. 輔助液的制備 3. 電勢(shì)的測(cè)定 仔細(xì)洗凈電泳管，檢查活塞是否潤(rùn)滑良好且不漏。用少量配好的AgI溶膠將電泳管的漏斗**活塞支管洗一遍。用滴管由漏斗加入少量溶膠，使活塞孔內(nèi)充滿溶膠，迅速關(guān)閉活塞。用輔助液洗滌U形管部分?；钊陨先粲腥苣z也應(yīng)洗去。將電泳管垂直固定在鐵支架上。沿U形管加入輔助液，直到頁(yè)面超過(guò)管**底刻度線3-4cm。從漏斗加入溶膠，慢慢開(kāi)活塞（不要全部打開(kāi)，一定要慢，否則得不到清晰的溶膠界面）。使溶膠慢慢上升。當(dāng)輔助液離管口5-6cm處，輕輕插入兩個(gè)電極，裝好。當(dāng)輔助液將電極浸沒(méi)1cm時(shí)，停止加溶膠，關(guān)閉活塞。整個(gè)過(guò)程注意保持平衡，不使電泳管受振動(dòng)。 將
電泳儀電源開(kāi)關(guān)扳下，將輸出調(diào)節(jié)旋鈕反時(shí)針?lè)较蛐?*輸出電壓**小位置，接好電源線，做好開(kāi)機(jī)準(zhǔn)備。將兩電極引線接在
電泳儀上，將電泳儀電源開(kāi)關(guān)扳上，指示燈亮，預(yù)熱5分鐘后調(diào)節(jié)電壓為200V。觀察溶膠上升界面清晰后，用秒表界面上升0.5、1.0、1.5cm所需時(shí)間。測(cè)量完畢，先將輸出調(diào)節(jié)旋鈕旋**輸出電壓**小位置，扳下電源開(kāi)關(guān)，指示燈滅，扳下電極引線。用直尺測(cè)量出兩電極之間的距離。實(shí)驗(yàn)結(jié)束后，洗凈使用過(guò)的所有玻璃儀器。 #p#分頁(yè)標(biāo)題#e#
五、數(shù)據(jù)處理
1.總結(jié)溶膠的制備方法
答：有膠溶法、改換介質(zhì)法和化學(xué)反應(yīng)法。 2.計(jì)算AgI負(fù)溶膠的電勢(shì)，并取平均值。

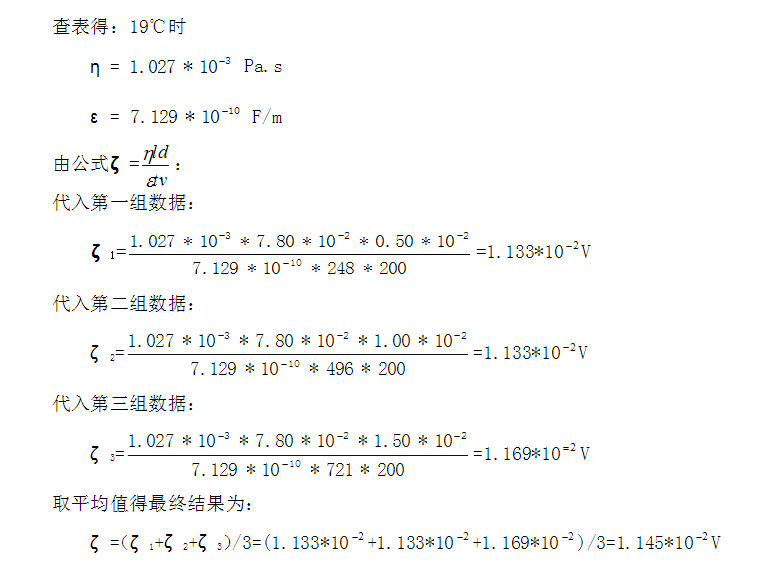

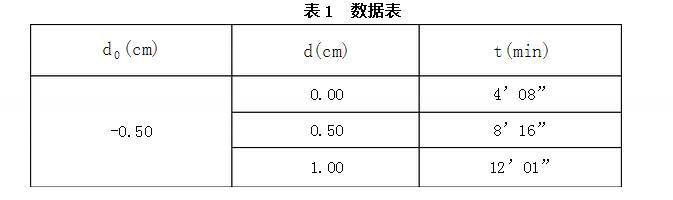

電壓V=200V；室溫T=19℃；L=7.80cm
六、思考題
1、比較不同溶膠的制備方法有什么共同點(diǎn)和不同點(diǎn)。
答：共同點(diǎn)是均要把固體顆粒直徑控制在膠體粒子大小，不同點(diǎn)是實(shí)現(xiàn)這一結(jié)果的過(guò)程不同，有膠溶法、改換介質(zhì)法和化學(xué)方法。 2、為什么要求輔助液與溶膠的電導(dǎo)率相同？這對(duì)計(jì)算電動(dòng)電勢(shì)有什么作用。 答：因?yàn)樵跍y(cè)電勢(shì)時(shí)，電勢(shì)對(duì)輔助液的成分敏感，只有控制輔助液的電導(dǎo)率與待測(cè)溶膠的電導(dǎo)率相等才能保證輔助液的移動(dòng)速度與溶膠相等，可以避免因界面處電場(chǎng)強(qiáng)度突變?cè)斐蓛杀诮缑嬉苿?dòng)速度不等產(chǎn)生的界面模糊。這樣能使計(jì)算電動(dòng)勢(shì)更加方便簡(jiǎn)單。
3、注意觀察，電泳時(shí)溶膠上升界面與下降界面的顏色、清晰程度及移動(dòng)速度有什么不同。分析產(chǎn)生這些差別的可能原因。
答：上升界面顏色較深，較清晰，移動(dòng)速度較慢，下降界面顏色較淺，不太清晰，顏色較淺，移動(dòng)速度較快。因?yàn)殡娪鹃_(kāi)始后，帶負(fù)電的AgI粒子向正極移動(dòng)，而移動(dòng)速度**快的離子走在**前面，其他離子依電極速度快慢順序排列，上升界面一下只有AgI，而下降界面還有cl-,其移動(dòng)速度比AgI粒子快，使下降界面顏色變淡，移動(dòng)速度變快，不太清晰。
